性能特点:
●通光滑,耐钢水、铁水、冲刷性 ●造型工艺简化,操作简单,使用方便
●抗金属液体浸蚀能力大大优于传统流钢砖 ●清砂简便,提高型砂的回用率,降低劳动强度
●直管、弯头、三通之间可以任意用接头连接 ●大大的提高r铸件质虽及成品率
●省去浇道内侧上涂料,避免了铸件冲砂、砂哏、夹砂等缺陷
产品说明:
●直管系列内径从①8mm〜0160mm,常用长度分为50mm' 100mm、150mm、200mm、300mm,其他要求根据用户需要而定
●弯管系列内径从5mm〜①160mm,长度尺寸角度桉用户要求而定

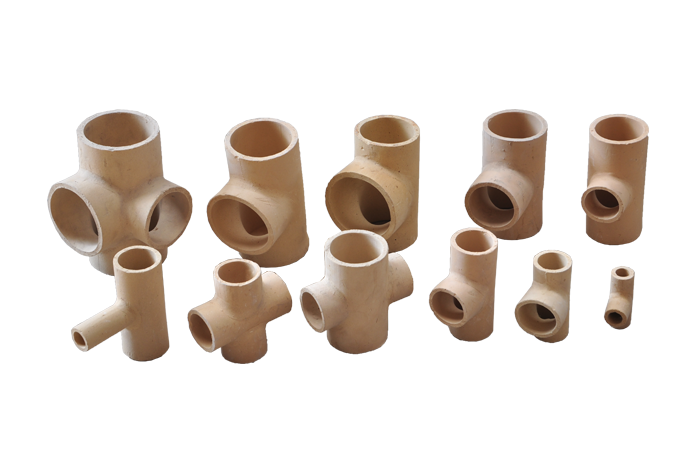

●三通、四通、五通,内径从®15mm~®160mm,长度尺寸及形状按用户要求而定,同时配有相应的连接接头
●特殊规定按用户图纸组织生产或代办设计
注意事项: ●防止剧烈碰撞 ●注意防水、防潮
四通
序号 | 内径 Φ1 (mm) | 外径 Φ2 (mm) | Φ3 (mm) | Φ4 (mm) | 高度 H (mm) | 长度L (mm) |
ZS1 50 | 50 | 64 | 50 | 64 | 120 | 120 |
ZS1 60 | 60 | 76 | 60 | 76 | 130 | 130 |
ZS1 70 | 70 | 86 | 70 | 86 | 140 | 140 |
ZS1 80 | 80 | 98 | 80 | 98 | 150 | 150 |
ZS1 90 | 90 | 110 | 90 | 110 | 170 | 170 |
ZS1 100 | 100 | 120 | 100 | 120 | 180 | 180 |
ZS1 120 | 120 | 144 | 120 | 144 | 200 | 200 |
ZS1 140 | 140 | 168 | 140 | 168 | 220 | 220 |
ZS1 160 | 160 | 190 | 160 | 190 | 220 | 250 |
变径四通
序号 | 内径 Φ1 (mm) | 外径 Φ2 (mm) | Φ3 (mm) | Φ4 (mm) | 高度 H (mm) | 长度L (mm) |
ZS2 40 | 40 | 54 | 60 | 76 | 120 | 120 |
ZS2 60 | 60 | 76 | 80 | 98 | 140 | 140 |
ZS2 80 | 80 | 98 | 100 | 120 | 180 | 180 |
ZS2 100 | 100 | 120 | 120 | 144 | 200 | 200 |
等径三通
序号 | 内径 Φ1 (mm) | 外径 Φ2 (mm) | 长度L1 (mm) | 长度L2 (mm) |
ZD2 35 | 35 | 45 | 140 | 70 |
ZD2 40 | 40 | 50 | 150 | 80 |
ZD2 50 | 50 | 62 | 160 | 90 |
ZD2 60 | 60 | 74 | 170 | 100 |
ZD2 70 | 70 | 86 | 180 | 120 |
ZD2 80 | 80 | 96 | 190 | 130 |
ZD2 90 | 90 | 108 | 200 | 140 |
ZD2 100 | 100 | 120 | 220 | 150 |
ZD2 120 | 120 | 142 | 230 | 180 |
ZD2 140 | 140 | 164 | 230 | 200 |
